Componentes do Sistema
Sistema independente
Alimentando com piso e acabamento

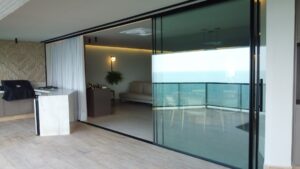

Luminosidade e elegância
Especificações do sistema

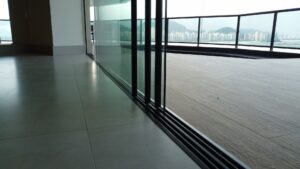

Perfis inferiores embutidos com acabamento no piso;
Aplicações com painéis de 10mm espessura suporta até 125kg com altura até 3m e largura ate 1,8m sem necessidade de bandeiras fixas;
Anti-Furto;
Amplia os espaços sem interferências;
Vedações com escovas nos perfis superiores e inferiores alem de vedação entre os painéis opcional por projeto;
Painéis sustentados por perfil em toda extensão linear, sem furações e com melhor deslizamento.
Informações Técnicas
Altura do Vão – 57mm) + 10mm
Considerações:
1. O trilho superior em nível correto, subtrai 57mm, porem conforme desnível encontrado no vão, deve-se somar ou subtrair a diferença encontrada;
2. Em situação onde não ha aplicação do perfil inferior embutido, deve-se subtrair 72mm e manter a mesma observação acima;
3. O perfil inferior tem tolerância máxima de 2cm para correção de desníveis,
(Largura do Vão + transpasse de 50mm para cada painel)
Qtde definida conforme conjunto aplicado >>> TMC2, TMC 3 ou TMC4
Considerações:
1. Opcional com vedação utilizando os perfis EK 323 e EK 324, considerar acréscimo de 10mm de transpasse para cada painel;
(Largura do Vão + transpasse de 10mm para cada painel)
Qtde definida conforme conjunto aplicado >>> TMC2, TMC 3 ou TMC4
2. Para os acabamentos laterais do vão, utilizando o perfil BX 069, descontar 2mm para cada lado e observar o prumo de parede, considerando a menor largura para o calculo onde o perfil atende ate 20mm de ajuste.
Cortar trilho superior com a mesma largura do painel para a válvula de colocação dos painéis;
2. TMC 3
Cortar trilho superior com 300mm maior que a largura do painel para a válvula de colocação dos painéis.
3. TMC 4
Cortar trilho superior com 300mm maior que a largura do painel para a válvula de colocação dos painéis.
2. Fazer limpeza com álcool isopropilico antes da aplicação do selante;
3. Aplicar o selante na base inferior e lateral do perfil EK 322;
4. Importante consultar indicação do selante que suporte carga de peso ate 320Kg;
2. Aplicar nos perfis inferiores EK 319, EK 320 e/ou EK 321 escovas de polipropileno com base 5mm e altura 7mm;
3. Utilizar escovas de polipropileno com base 5mm e altura 7mm nos perfis de acabamento lateral BX 069;
4. Utilizar escovas de polipropileno com base 5mm e altura 5mm nos perfis de vedação opcionais EK 323 e EK 324;
